Többhullámú nyomórugók - Rozsdamentes acél

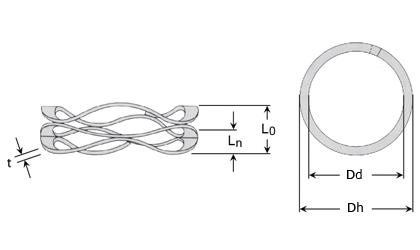

Műszaki rajz - Többhullámú nyomórugók
A többhullámú nyomórugókat olyan szerkezetekben való használatra tervezték, ahol a „normál” nyomórugók a hosszúságuk miatt nem férnek el. Több mint 100 különböző méretű rugó van készleten, szállításra készen. Ez a sorozat csak rozsdamentes acél kivitelben kapható.
Szűrés
Vásárlási beállítások
L0 - Terheletlen hosszúság (mm)
Ln - Max. terhelt hosszúság (mm)
Fn - Maximális terhelés ,Ln (N)
R - Rugóállandó (N/mm)
t - Vastagság (mm)
Dd - Max. szár (mm)
Dh - Min. lyuk (mm)

1-10/110 termék

oldalanként
Csökkenő sorrendbe
Dd
Max. szár (mm)
Dh
Min. lyuk (mm)
t
Vastagság (mm)
L0
Terheletlen hosszúság (mm)
Ln
Max. terhelt hosszúság (mm)
Fn
Maximális terhelés ,Ln (N)
R
Rugóállandó (N/mm)
Cikkszám Műszaki rajz Összehasonlítás Bővebben Kosárba Készlet 3D CAD
6,40 9,50 0,2 3,8 1,58 17,8 7,9 MW0375-0150-04S MW0375-0150-04S 25
6,40 9,50 0,2 6,4 2,74 17,8 4,9 MW0375-0250-04S MW0375-0250-04S 25
6,40 9,50 0,3 3,8 2,06 31,1 17,7 MW0375-0150-07S MW0375-0150-07S 47
6,40 9,50 0,3 11,4 6,66 31,1 6,5 MW0375-0450-07S MW0375-0450-07S 22
7,10 11,10 0,2 4,2 1,6 17,8 6,8 MW0437-0165-04S MW0437-0165-04S 58
7,10 11,10 0,2 7,0 2,77 17,8 4,2 MW0437-0275-04S MW0437-0275-04S 56
7,10 11,10 0,2 9,8 4,06 17,8 3,2 MW0437-0385-04S MW0437-0385-04S 87
7,10 11,10 0,3 4,2 2,08 35,6 16,8 MW0437-0165-08S MW0437-0165-08S 58
7,10 11,10 0,3 7,0 3,61 35,6 10,5 MW0437-0275-08S MW0437-0275-08S 98
7,10 11,10 0,3 9,8 5,03 35,6 7,5 MW0437-0385-08S MW0437-0385-08S 70
  1. MW0375-0150-04S
    Raktáron: 25
    Dd - Max. szár (mm) 6,40
    Dh - Min. lyuk (mm) 9,50
    t - Vastagság (mm) 0,2
    L0 - Terheletlen hosszúság (mm) 3,8
    Ln - Max. terhelt hosszúság (mm) 1,58
    Fn - Maximális terhelés ,Ln (N) 17,8
    R - Rugóállandó (N/mm) 7,9
  2. MW0375-0250-04S
    Raktáron: 25
    Dd - Max. szár (mm) 6,40
    Dh - Min. lyuk (mm) 9,50
    t - Vastagság (mm) 0,2
    L0 - Terheletlen hosszúság (mm) 6,4
    Ln - Max. terhelt hosszúság (mm) 2,74
    Fn - Maximális terhelés ,Ln (N) 17,8
    R - Rugóállandó (N/mm) 4,9
  3. MW0375-0150-07S
    Raktáron: 47
    Dd - Max. szár (mm) 6,40
    Dh - Min. lyuk (mm) 9,50
    t - Vastagság (mm) 0,3
    L0 - Terheletlen hosszúság (mm) 3,8
    Ln - Max. terhelt hosszúság (mm) 2,06
    Fn - Maximális terhelés ,Ln (N) 31,1
    R - Rugóállandó (N/mm) 17,7
  4. MW0375-0450-07S
    Raktáron: 22
    Dd - Max. szár (mm) 6,40
    Dh - Min. lyuk (mm) 9,50
    t - Vastagság (mm) 0,3
    L0 - Terheletlen hosszúság (mm) 11,4
    Ln - Max. terhelt hosszúság (mm) 6,66
    Fn - Maximális terhelés ,Ln (N) 31,1
    R - Rugóállandó (N/mm) 6,5
  5. MW0437-0165-04S
    Raktáron: 58
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,2
    L0 - Terheletlen hosszúság (mm) 4,2
    Ln - Max. terhelt hosszúság (mm) 1,6
    Fn - Maximális terhelés ,Ln (N) 17,8
    R - Rugóállandó (N/mm) 6,8
  6. MW0437-0275-04S
    Raktáron: 56
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,2
    L0 - Terheletlen hosszúság (mm) 7,0
    Ln - Max. terhelt hosszúság (mm) 2,77
    Fn - Maximális terhelés ,Ln (N) 17,8
    R - Rugóállandó (N/mm) 4,2
  7. MW0437-0385-04S
    Raktáron: 87
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,2
    L0 - Terheletlen hosszúság (mm) 9,8
    Ln - Max. terhelt hosszúság (mm) 4,06
    Fn - Maximális terhelés ,Ln (N) 17,8
    R - Rugóállandó (N/mm) 3,2
  8. MW0437-0165-08S
    Raktáron: 58
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,3
    L0 - Terheletlen hosszúság (mm) 4,2
    Ln - Max. terhelt hosszúság (mm) 2,08
    Fn - Maximális terhelés ,Ln (N) 35,6
    R - Rugóállandó (N/mm) 16,8
  9. MW0437-0275-08S
    Raktáron: 98
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,3
    L0 - Terheletlen hosszúság (mm) 7,0
    Ln - Max. terhelt hosszúság (mm) 3,61
    Fn - Maximális terhelés ,Ln (N) 35,6
    R - Rugóállandó (N/mm) 10,5
  10. MW0437-0385-08S
    Raktáron: 70
    Dd - Max. szár (mm) 7,10
    Dh - Min. lyuk (mm) 11,10
    t - Vastagság (mm) 0,3
    L0 - Terheletlen hosszúság (mm) 9,8
    Ln - Max. terhelt hosszúság (mm) 5,03
    Fn - Maximális terhelés ,Ln (N) 35,6
    R - Rugóállandó (N/mm) 7,5

1-10/110 termék

oldalanként
Csökkenő sorrendbe
Anyag

Rozsdamentes acél 17-7PH ANYAGSZÁM 1.4542
Üzemi hőmérséklet -200 ºC és +340 ºC között

Egyebek

A többhullámú nyomórugók olyan területeken használhatók, ahol térben korlátozott hosszúság érhető el, így „normál” nyomórugók használatára nincs lehetőség.
