Nyomórugók
Nyomórugók zongorahuzalból, elektrogalvanizált huzalból és rozsdamentes acél huzalból
Rendeljen hétfőtől csütörtökig 15:30 előtt és pénteken 14:45 előtt, és a megrendelést még ugyanazon a napon elküldjük, a megérkezése pedig 2-5 napon belül várható. Ez vonatkozik az összes raktáron lévő nyomórugóra
A kívánt termék melletti bevásárlókosárra kattintva megtekintheti a mennyiségi kedvezményeket és árakat.
A kívánt rugó gyors és egyszerű megtalálásához használja a tartomány csúszkáit.
A precíziós mérnöki munkákhoz használt kis nyomórugóktól kezdve az ipari alkalmazásokhoz használt nagy nyomórugókig minden megtalálható nálunk. A standard nyomórugók hosszválasztéka 2,00 mm-től 1080,00 mm-ig terjed. A választékot a mindenkori DIN szabványoknak megfelelően gyártják, a legmagasabb minőségi követelményekkel Európában és Amerikában.
A nyomórugókat sokféle termékben alkalmazzák, ahol nyomóerőre van szükség. Ez magában foglalhat mindent a hallókészülékektől, golyóstollaktól és fűnyíróktól kezdve az ipari gépekig és még sok minden másig.
A nyomórugók alapvetően olyan alkatrészek, amelyek képesek erőt felhalmozni és hosszabb ideig optimális szinten működni, feltéve, hogy helyesen használják és méretezik őket. Az erő összenyomódásakor a rugóban halmozódik fel, és akkor szabadul fel, amikor a rugót hagyják visszatérni eredeti hosszába.
A zongorahuzal rugókat száraz környezetben ajánlott használni. Az anyag nem nyújt védelmet a rozsda ellen. A zongorahuzal rugók körülbelül 10%-kal erősebbek, mint a rozsdamentes acél rugók.
Az elektrogalvanizált nyomórugókat zongorahuzalból készítik, amelyet ezután galvanizálnak. Ez vonzó, fényes felületet kölcsönöz a nyomórugóknak . Az elektrogalvanizálás csak mérsékelt korrózióállóságot biztosít, de ha a rugót nedves környezetben használják, akkor az élettartam meghosszabbodik a zongorahuzalból készült, felületi kezelés nélküli rugóhoz képest.
Nedves környezetben rozsdamentes acélhuzalból készült rugókat ajánlunk. A rozsdamentes acél rugók körülbelül 10%-kal gyengébbek, mint a zongorahuzal rugók.
Ha olyan környezetben használja a rugókat, ahol erős vegyi anyagoknak vagy sós víznek vannak kitéve, akkor ajánlott egy speciális típusú rozsdamentes acélból készült rugókat használni (AISI 316).
Ha nem biztos a szükséges hosszúságban / útban, 300, 500 és 1000 mm hosszú rugókat állítunk elő, amelyeket kifejezetten pontos hosszra vágáshoz, és prototípusokhoz és tesztekhez történő használatra gyártunk. Rendezés hosszúság szerint az alábbi csúszka segítségével.
6-70016-description
Horgannyal bevont acél
6-70014-description
Zongorahuzal
6-70015-description
Rozsdamentes acél 302
6-70024-description
Rozsdamentes acél 316

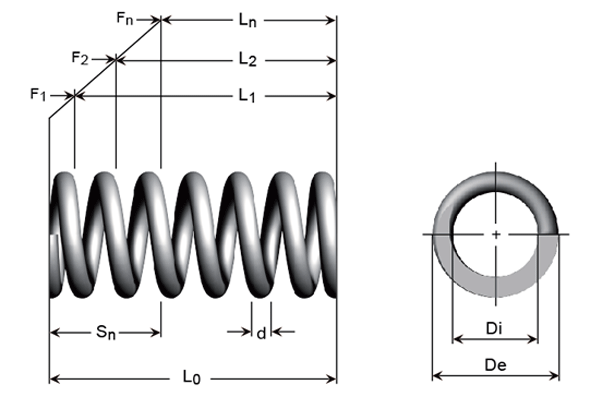

| Árak megtekintése - Kosárba helyezés | Anyag | d Huzal átmérője (mm) |
De Külső átmérő (mm) |
Di Belső átmérő (mm) |
L0 Terheletlen hosszúság (mm) |
Ln Max. terhelt hosszúság (mm) |
Sn Maximális elmozdulás (mm) |
Fn Maximális terhelés ,Ln (N) |
R Rugóállandó (N/mm) |
Sorozat | Cikkszám | Készlet | Műszaki rajz | Bővebben | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozsdamentes acél 302 | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 0,85 | 0,55 | B | C00570060120S |
|
|
||||
| Zongorahuzal | 0,15 | 1,45 | 1,15 | 3,05 | 1,55 | 1,50 | 1,02 | 0,67 | B | C00570060120M |
|
|
||||
| Rozsdamentes acél 302 | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 0,85 | 0,32 | B | C00570060190S |
|
|
||||
| Zongorahuzal | 0,15 | 1,45 | 1,15 | 4,83 | 2,29 | 2,54 | 1,02 | 0,39 | B | C00570060190M |
|
|
||||
| Rozsdamentes acél 302 | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 0,85 | 0,23 | B | C00570060250S |
|
|
||||
| Zongorahuzal | 0,15 | 1,45 | 1,15 | 6,35 | 2,90 | 3,45 | 1,02 | 0,28 | B | C00570060250M |
|
|
||||
| Rozsdamentes acél 302 | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 0,85 | 0,19 | B | C00570060310S |
|
|
||||
| Zongorahuzal | 0,15 | 1,45 | 1,15 | 7,87 | 3,51 | 4,36 | 1,02 | 0,23 | B | C00570060310M |
|
|
||||
| Rozsdamentes acél 302 | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 0,85 | 0,16 | B | C00570060380S |
|
|
||||
| Zongorahuzal | 0,15 | 1,45 | 1,15 | 9,65 | 4,24 | 5,41 | 1,02 | 0,19 | B | C00570060380M |
|
|
- C00570060120SRaktáron: 684
Anyag Rozsdamentes acél 302d - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 3,05Ln - Max. terhelt hosszúság (mm) 1,55Sn - Maximális elmozdulás (mm) 1,50Fn - Maximális terhelés ,Ln (N) 0,85R - Rugóállandó (N/mm) 0,55Sorozat B
- C00570060120MRaktáron: 543
Anyag Zongorahuzald - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 3,05Ln - Max. terhelt hosszúság (mm) 1,55Sn - Maximális elmozdulás (mm) 1,50Fn - Maximális terhelés ,Ln (N) 1,02R - Rugóállandó (N/mm) 0,67Sorozat B
- C00570060190SRaktáron: 1 515
Anyag Rozsdamentes acél 302d - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 4,83Ln - Max. terhelt hosszúság (mm) 2,29Sn - Maximális elmozdulás (mm) 2,54Fn - Maximális terhelés ,Ln (N) 0,85R - Rugóállandó (N/mm) 0,32Sorozat B
- C00570060190MRaktáron: 104
Anyag Zongorahuzald - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 4,83Ln - Max. terhelt hosszúság (mm) 2,29Sn - Maximális elmozdulás (mm) 2,54Fn - Maximális terhelés ,Ln (N) 1,02R - Rugóállandó (N/mm) 0,39Sorozat B
- C00570060250SRaktáron: 640
Anyag Rozsdamentes acél 302d - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 6,35Ln - Max. terhelt hosszúság (mm) 2,90Sn - Maximális elmozdulás (mm) 3,45Fn - Maximális terhelés ,Ln (N) 0,85R - Rugóállandó (N/mm) 0,23Sorozat B
- C00570060250MRaktáron: 133
Anyag Zongorahuzald - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 6,35Ln - Max. terhelt hosszúság (mm) 2,90Sn - Maximális elmozdulás (mm) 3,45Fn - Maximális terhelés ,Ln (N) 1,02R - Rugóállandó (N/mm) 0,28Sorozat B
- C00570060310SRaktáron: 8 651
Anyag Rozsdamentes acél 302d - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 7,87Ln - Max. terhelt hosszúság (mm) 3,51Sn - Maximális elmozdulás (mm) 4,36Fn - Maximális terhelés ,Ln (N) 0,85R - Rugóállandó (N/mm) 0,19Sorozat B
- C00570060310MRaktáron: 6 372
Anyag Zongorahuzald - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 7,87Ln - Max. terhelt hosszúság (mm) 3,51Sn - Maximális elmozdulás (mm) 4,36Fn - Maximális terhelés ,Ln (N) 1,02R - Rugóállandó (N/mm) 0,23Sorozat B
- C00570060380SRaktáron: 1 780
Anyag Rozsdamentes acél 302d - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 9,65Ln - Max. terhelt hosszúság (mm) 4,24Sn - Maximális elmozdulás (mm) 5,41Fn - Maximális terhelés ,Ln (N) 0,85R - Rugóállandó (N/mm) 0,16Sorozat B
- C00570060380MRaktáron: 488
Anyag Zongorahuzald - Huzal átmérője (mm) 0,15De - Külső átmérő (mm) 1,45Di - Belső átmérő (mm) 1,15L0 - Terheletlen hosszúság (mm) 9,65Ln - Max. terhelt hosszúság (mm) 4,24Sn - Maximális elmozdulás (mm) 5,41Fn - Maximális terhelés ,Ln (N) 1,02R - Rugóállandó (N/mm) 0,19Sorozat B
A huzal a DIN 17223 C osztályú huzal WERKSTOFF NO. 1.1200 - EN 10270-1 szabvány szerint került tanúsításra
Üzemi hőmérséklet -30 ºC és +120 ºC között
Száraz környezetben történő használatra ajánlott.
A huzal a DIN 17224 AISI 302 WERKSTOFF NO. 1.4310 – EN Norm 10270-3 szabvány szerint került tanúsításra
Üzemi hőmérséklet -200 ºC és +250 ºC között
Használható száraz, párás vagy nedves környezetben.
A huzal a DIN 17224 AISI 316 WERKSTOFF NO. 1.4401 – EN Norm 10270-3 szabvány szerint került tanúsításra
Üzemi hőmérséklet -200 ºC és +250 ºC között
Használható száraz, párás vagy nedves környezetben. Erős tisztítószereknek kitett szerkezetekben vagy tengeri környezetben használják
A huzal a DIN 17223 C osztályú huzal WERKSTOFF NO. 1.1200 - EN 10270-1 szabvány szerint került tanúsításra
Üzemi hőmérséklet -30 ºC és +120 ºC között
A horganyzott nyomórugókat zongorahuzalból készítik, amelyet aztán galvanizálnak. Az elektrogalvanizálás azt jelenti, hogy a nyomórugó fényes, korrózióállóbb felületet kap.
Száraz környezetben történő használatra ajánlott.
A és C sorozat: (Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
A DIN 2098 meghatározza a rugó méreteit a huzalvastagság alapján.
A DIN 2095 az erőt definiálja meghatározó paraméterként. A tekercsek száma ezért változó lesz. Az L0 csak tájékoztatásul szolgál, és a táblázatban megadottnál hosszabb is lehet. Miután a terhelés megtörtént, a rugó beállítja önmagát, és így eléri a megfelelő hosszúságot. Az eltéréseket általában az olyan nagy tekercsaránynál ((De - d) / d) figyelhetjük meg, ahol a rugó vékony huzalú az átmérőhöz képest.
Átlagos átmérő Tűréshatárok
(mm)
(mm)
Tekercsarány (Dm / d)
B sorozat: (Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
Ebben a sorozatban a tekercsek száma nincs meghatározva, mivel a rugót meghatározott terheletlen hosszúsággal és meghatározott erővel állítják elő. Az erők elérése érdekében a tekercsek száma lesz a változó.
D sorozat: (Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
A sorozat tesztelésben és prototípus készítésben történő használatra készült. Ennél a sorozatnál tehát nincsenek tűrések. Mivel ezt a sorozatot tesztelésre tervezték, a vágott rugó tekercsei rugóról rugóra változnak, ezért a rugóállandó nem határozható meg.
Ha PDF-adatlapot vagy 3D-s CAD-rajzot szeretne a rugóról .step, .iges vagy .sat formátumban, ezeket ingyen letöltheti, ha a táblázatban található tételszám melletti 3D CAD szimbólumra kattint.
Ha tudni szeretné, hogy egy nyomórugó mekkora erőt produkál egy adott hosszúságra / útra, használhatja a következő képletet:
Út (s) x rugóállandó ® (R)
Ha egy rugó 16 mm-re (s) van összenyomva és a rugóállandója 3 N/mm (R), akkor ez a következő erőt eredményezi: 16 mm x 3 N/mm = 48 N
16 mm x 3 N/mm = 48 N (ca. 4,8kg)
Ha egy nagyon nagy rugóállandójú és teherbírású nyomórugóra van szükség, akkor esetleg a színes szerszámrugók ajánlhatók. Részletek
A rugóállandó megmondja, hogy egy rugó mekkora erőt produkál milliméterenként, amikor összenyomódik. Ha egy rugó rugóállandója 1,5 N/mm és 10 mm-re van összenyomódva, akkor a rugó ereje 15 N.
A, B és C sorozat: A rugóállandó a táblázatban található.
D sorozat: Ebben a rugósorozatban nincsenek rugóállandók. Ezek a rugók kísérleti üzembe helyezésre vannak kialakítva és mindig a kívánt méretre vághatóak. Mivel a rugóállandó a hosszúságtól függ, általános rugóállandót nem tudunk megadni.
A sorozat:
(Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
A legfeljebb 0,8 mm huzalvastagságú rugók zártak, de köszörületlenek.
Az 1,0 mm vagy annál nagyobb huzalvastagságú rugók zártak és köszörültek.
B és C sorozat:
(Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
Az egyes termékek termékoldalán látható, hogy az zárt-e, illetve köszörült vagy köszörületlen.
D sorozat:
(Nézze meg, hogy a rugó melyik sorozathoz tartozik a táblázat „Sorozat” oszlopában. )
Mivel a sorozat tesztelésre és vágásra készül, a végek kialakítása nincs meghatározva.
Zárt, csiszolt
Zárt, csiszolatlan
Nem zárt
Általában derékszögű. Az erőt és az alkalmazást a tekercselés iránya nem befolyásolja.
A szokásos nyomórugókban nem határoznak meg egyedi tekercsirányt. A gyártástól függően a rugók lehetnek akár jobbra vagy balra tekercseltek. Ha egy meghatározott tekercselési irányra van szükség, akkor lehetőség van speciális rugóként történő előállításukra.
Egy rugó élettartamát általában nagyon nehéz meghatározni. Nagyszámú paramétert kell figyelembe venni, ezért lehetetlen meghatározni az élettartamot.
Az élettartamot jelentősen befolyásoló paraméterek a következők: Telepítés, telepítési módszer, mozgások száma, rezgések, ütések, torzió, út hossza, nem tengelyirányú mozgás, hőmérséklet, más felületekkel szembeni kopás, használati környezet, tisztítószerek, oldalirányú ütések stb.
A nyomórugót mindig úgy méretezze, hogy az a lehető legkisebb megterhelés mellett biztosítsa a kívánt mozgást és erőt. Ez biztosítja a lehető leghosszabb élettartamot a rugó számára.
A maximális terhelésnek a rugóra történő alkalmazása vagy annak túllépése lerövidíti a rugó élettartamát, és tartós torzulást okozhat.
Ezért azt javasoljuk, hogy ne használja a kúpos rugók maximális útjának (Sn) több mint 75%-át.
Ha a nyomórugót Ln-re (a maximálisan megterhelt hosszúságra) préselik össze, akkor az beállítja magát. Ezután nem tér vissza eredeti hosszához.
