Tekercsrugók fém házban

Műszaki rajz - Tekercsrugók fém házban
A tekercsrugók közvetlenül a szerkezetbe építhetők be.Ezt a fajta tekercsrugót rozsdamentes acélszalagból (301-es típus) készítik, és a teljes tartományában állandó erőt fejt ki. A kívánt rugófeszesség növelhető vagy csökkenthető a beállító egység óramutató járásával megegyező vagy azzal ellentétes irányú elforgatásával.
Szűrés
Vásárlási beállítások
F - Szerelési irány
Min - Beállítóeszköz min. ereje (F)
Max - Beállítóeszköz max. ereje (F)

1-10/18 termék

Oldal
oldalanként
Csökkenő sorrendbe
F
Szerelési irány
Min
Beállítóeszköz min. ereje (F)
Max
Beállítóeszköz max. ereje (F)
E
Kinyúlás (mm)
Cikkszám Műszaki rajz Összehasonlítás Bővebben Kosárba Készlet 3D CAD
Jobb 0,9 1,8 990 KF100 KF100 8
Bal 0,9 1,8 990 KF101 KF101 10
Jobb 1,3 2,2 990 KF102 KF102 2
Bal 1,3 2,2 990 KF103 KF103 4
Jobb 1,8 3,0 990 KF104 KF104 8
Bal 1,8 3,0 990 KF105 KF105 5
Jobb 2,2 3,6 990 KF106 KF106 5
Bal 2,2 3,6 990 KF107 KF107 5
Jobb 3,0 4,0 990 KF108 KF108 7
Bal 3,0 4,3 990 KF109 KF109 4
  1. KF100
    Raktáron: 8
    F - Szerelési irány Jobb
    Min - Beállítóeszköz min. ereje (F) 0,9
    Max - Beállítóeszköz max. ereje (F) 1,8
    E - Kinyúlás (mm) 990
  2. KF101
    Raktáron: 10
    F - Szerelési irány Bal
    Min - Beállítóeszköz min. ereje (F) 0,9
    Max - Beállítóeszköz max. ereje (F) 1,8
    E - Kinyúlás (mm) 990
  3. KF102
    Raktáron: 2
    F - Szerelési irány Jobb
    Min - Beállítóeszköz min. ereje (F) 1,3
    Max - Beállítóeszköz max. ereje (F) 2,2
    E - Kinyúlás (mm) 990
  4. KF103
    Raktáron: 4
    F - Szerelési irány Bal
    Min - Beállítóeszköz min. ereje (F) 1,3
    Max - Beállítóeszköz max. ereje (F) 2,2
    E - Kinyúlás (mm) 990
  5. KF104
    Raktáron: 8
    F - Szerelési irány Jobb
    Min - Beállítóeszköz min. ereje (F) 1,8
    Max - Beállítóeszköz max. ereje (F) 3,0
    E - Kinyúlás (mm) 990
  6. KF105
    Raktáron: 5
    F - Szerelési irány Bal
    Min - Beállítóeszköz min. ereje (F) 1,8
    Max - Beállítóeszköz max. ereje (F) 3,0
    E - Kinyúlás (mm) 990
  7. KF106
    Raktáron: 5
    F - Szerelési irány Jobb
    Min - Beállítóeszköz min. ereje (F) 2,2
    Max - Beállítóeszköz max. ereje (F) 3,6
    E - Kinyúlás (mm) 990
  8. KF107
    Raktáron: 5
    F - Szerelési irány Bal
    Min - Beállítóeszköz min. ereje (F) 2,2
    Max - Beállítóeszköz max. ereje (F) 3,6
    E - Kinyúlás (mm) 990
  9. KF108
    Raktáron: 7
    F - Szerelési irány Jobb
    Min - Beállítóeszköz min. ereje (F) 3,0
    Max - Beállítóeszköz max. ereje (F) 4,0
    E - Kinyúlás (mm) 990
  10. KF109
    Raktáron: 4
    F - Szerelési irány Bal
    Min - Beállítóeszköz min. ereje (F) 3,0
    Max - Beállítóeszköz max. ereje (F) 4,3
    E - Kinyúlás (mm) 990

1-10/18 termék

Oldal
oldalanként
Csökkenő sorrendbe
Anyag

Rozsdamentes acél kinyúló szalag horganyzott házban.

Leírás

A SODEMANN INDUSTRIFJEDRE A/S kompakt, állítható, olcsó, mégis rendkívül hasznos tekercsrugókat kínál. A tekercsrugó egy horganyzott házban helyezkedik el, rozsdamentes acél kinyúló szalaggal.
Rögzítő szerelvényekkel kapható. A ház méretei 84 mm * 84 mm * 25 mm. Mindegyik rugó maximális kinyúlása 990 mm

A középen található lyuk mérete 6,9 mm x 6,9 mm x 20 mm.

Elmozdulás

Mindegyik normál típus maximális kinyúlása 990 mm – de csak az első 609 mm-en állandó az erejük.

Tekercselési irány

"KF100" raktári szám = jobbra tekercselt változat
"KF101" raktári szám = balra tekercselt változat
Constant force spring in house winding direction

Szerelés és használat

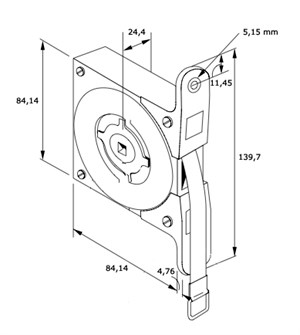

constant force spring in house dimensions
  1. Beállítás csak akkor végezhető, ha a szalag maximális mértékben ki van húzva
  2. Az egységet megkenték, további karbantartást nem igényel
  3. A kinyúlásnak mindig egyenesnek kell lennie – soha nem helyezkedhet el például úgy, hogy a szalag a házat karcolja
  4. A szalagnak önállóan vissza kell tudnia húzódni a házba
  5. A szalag nem lehet festett
  6. Minden beállítást 1/4 fordulattal kell elvégezni

A kívánt rugófeszesség növelhető vagy csökkenthető a beállító egység óramutató járásával megegyező vagy azzal ellentétes irányú elforgatásával.
