Tányérrugók - Rozsdamentes acél

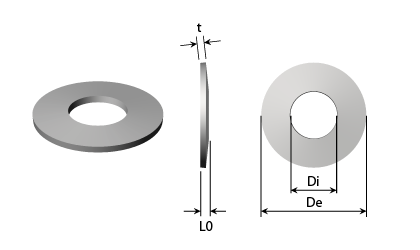

Műszaki rajz - Tányérrugók - Rozsdamentes acél

A tányérrugó kiváló választás olyan szerkezetekben, ahol nagy erőre van szükség, de korlátozott a tér. Több tányérrugó réteges elhelyezésével többféle erő és elmozdulás érhető el.

61-70015-description

Rozsdamentes acél 302

61-70023-description

Rozsdamentes acél 304

61-70184-description

Rozsdamentes acél 316

Szűrés
Vásárlási beállítások
De - Külső átmérő (mm)
Di - Belső átmérő (mm)
t - Vastagság (mm)
L0 - Terheletlen hosszúság (mm)
L - Magasság F terhelésnél (mm)
F - Erő (N)
s - Max. elmozdulás (mm)

1-10/406 termék

Csökkenő sorrendbe
Árak megtekintése - Kosárba helyezés Anyag De
Külső átmérő (mm)
Di
Belső átmérő (mm)
t
Vastagság (mm)
L0
Terheletlen hosszúság (mm)
L
Magasság F terhelésnél (mm)
F
Erő (N)
s
Max. elmozdulás (mm)
Cikkszám Készlet Műszaki rajz Bővebben 3D CAD
Rozsdamentes acél 304 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-304 600-320-30-304
Rozsdamentes acél 302 6,00 3,20 0,30 0,45 0,34 99,45 0,11 00600100RF 00600100RF
Rozsdamentes acél 316 6,00 3,20 0,30 0,45 0,34 116,00 0,11 600-320-30-316 600-320-30-316
Rozsdamentes acél 304 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-304 800-320-20-304
Rozsdamentes acél 316 8,00 3,20 0,20 0,40 0,25 25,00 0,15 800-320-20-316 800-320-20-316
Rozsdamentes acél 316 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-316 800-320-30-316
Rozsdamentes acél 304 8,00 3,20 0,30 0,55 0,36 101,00 0,19 800-320-30-304 800-320-30-304
Rozsdamentes acél 304 8,00 3,20 0,40 0,55 0,44 133,00 0,11 800-320-40-304 800-320-40-304
Rozsdamentes acél 316 8,00 3,20 0,40 0,55 0,44 133,00 0,11 800-320-40-316 800-320-40-316
Rozsdamentes acél 302 8,00 3,20 0,40 0,60 0,45 158,10 0,15 00800400RF 00800400RF
  1. 600-320-30-304
    Raktáron: 2 748
    Anyag Rozsdamentes acél 304
    De - Külső átmérő (mm) 6,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,30
    L0 - Terheletlen hosszúság (mm) 0,45
    L - Magasság F terhelésnél (mm) 0,34
    F - Erő (N) 116,00
    s - Max. elmozdulás (mm) 0,11
  2. 00600100RF
    Raktáron: 2 984
    Anyag Rozsdamentes acél 302
    De - Külső átmérő (mm) 6,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,30
    L0 - Terheletlen hosszúság (mm) 0,45
    L - Magasság F terhelésnél (mm) 0,34
    F - Erő (N) 99,45
    s - Max. elmozdulás (mm) 0,11
  3. 600-320-30-316
    Raktáron: 9 592
    Anyag Rozsdamentes acél 316
    De - Külső átmérő (mm) 6,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,30
    L0 - Terheletlen hosszúság (mm) 0,45
    L - Magasság F terhelésnél (mm) 0,34
    F - Erő (N) 116,00
    s - Max. elmozdulás (mm) 0,11
  4. 800-320-20-304
    Raktáron: 4 268
    Anyag Rozsdamentes acél 304
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,20
    L0 - Terheletlen hosszúság (mm) 0,40
    L - Magasság F terhelésnél (mm) 0,25
    F - Erő (N) 25,00
    s - Max. elmozdulás (mm) 0,15
  5. 800-320-20-316
    Raktáron: 9 966
    Anyag Rozsdamentes acél 316
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,20
    L0 - Terheletlen hosszúság (mm) 0,40
    L - Magasság F terhelésnél (mm) 0,25
    F - Erő (N) 25,00
    s - Max. elmozdulás (mm) 0,15
  6. 800-320-30-316
    Raktáron: 9 890
    Anyag Rozsdamentes acél 316
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,30
    L0 - Terheletlen hosszúság (mm) 0,55
    L - Magasság F terhelésnél (mm) 0,36
    F - Erő (N) 101,00
    s - Max. elmozdulás (mm) 0,19
  7. 800-320-30-304
    Raktáron: 4 984
    Anyag Rozsdamentes acél 304
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,30
    L0 - Terheletlen hosszúság (mm) 0,55
    L - Magasság F terhelésnél (mm) 0,36
    F - Erő (N) 101,00
    s - Max. elmozdulás (mm) 0,19
  8. 800-320-40-304
    Raktáron: 4 975
    Anyag Rozsdamentes acél 304
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,40
    L0 - Terheletlen hosszúság (mm) 0,55
    L - Magasság F terhelésnél (mm) 0,44
    F - Erő (N) 133,00
    s - Max. elmozdulás (mm) 0,11
  9. 800-320-40-316
    Raktáron: 9 890
    Anyag Rozsdamentes acél 316
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,40
    L0 - Terheletlen hosszúság (mm) 0,55
    L - Magasság F terhelésnél (mm) 0,44
    F - Erő (N) 133,00
    s - Max. elmozdulás (mm) 0,11
  10. 00800400RF
    Raktáron: 520
    Anyag Rozsdamentes acél 302
    De - Külső átmérő (mm) 8,00
    Di - Belső átmérő (mm) 3,20
    t - Vastagság (mm) 0,40
    L0 - Terheletlen hosszúság (mm) 0,60
    L - Magasság F terhelésnél (mm) 0,45
    F - Erő (N) 158,10
    s - Max. elmozdulás (mm) 0,15
oldalanként
Anyag
Anyagvastagság t kevesebb mint 1,25mm
Forma
Fekete / Rozsdamentes acél
Lyukasztott, hidegen sajtolt, ferde szélekkel
Osztályozás
Fekete
CK 67, CK 75 és CK 85 a DIN 17222 szerint
Rozsdamentes acél
W. No. 1.4310
Üzemi hőmérséklet
Fekete
-20 ºC és +100 ºC között
Rozsdamentes acél
-200 ºC és +200 ºC között
Anyagvastagság t 1,25 mm – 6,00mm
Forma
Fekete / Rozsdamentes acél
Lyukasztott, hidegen sajtolt, esztergált átmérők
Osztályozás
Fekete
50 CRV 4 a DIN 17222 és a DIN 17221 szerint
Rozsdamentes acél
W. No. 1.4310
Üzemi hőmérséklet
Fekete
-20 ºC és +100 ºC között
Rozsdamentes acél
-200 ºC és +200 ºC között
Anyagvastagság t 6,00mm-től
Forma
Fekete / Rozsdamentes acél
Hidegen vagy melegen sajtolt, minden felület forgácsolt
Osztályozás
Fekete
50 CRV 4 a DIN 17222 és a DIN 17221 szerint
Rozsdamentes acél
W. No. 1.4310
Üzemi hőmérséklet
Fekete
-20 ºC és +100 ºC között
Rozsdamentes acél
-200 ºC és +200 ºC között
Tűréshatárok

A megadott erő útmutatásként szolgál, jelentős tűréshatár mellett.

A táblázatokban látható F erő a max. erő 75%-a a biztonság/hosszú élettartam érdekében.

A katalógusban szereplő méretek megmunkálatlan méretek. Ezért a tényleges méretek eltérhetnek a katalógus táblázataiban szereplő értékektől. Ez az átmérőkre és a vastagságra is vonatkozik.

A rugók méretezése a DIN 2093 szabvány szerint történik.
