Mechanikus munkahengerek – Mechanikus „gázrugó”
Rendeljen hétfőtől csütörtökig 15:30 előtt és pénteken 14:45 előtt, és a megrendelést még ugyanazon a napon elküldjük, a megérkezése pedig 2-4 napon belül várható. Ez vonatkozik az összes raktáron lévő mechanikus gázrugóra
A kívánt termék melletti bevásárlókosárra kattintva megtekintheti a mennyiségi kedvezményeket és árakat.
A gyors és egyszerű navigáláshoz használja az alábbi tartománycsúszkákat.
A mechanikus „gázrugó” hasonló a hagyományos kompressziós gázrugókhoz. Kívülről nem lehet észrevenni a különbséget, de belül a gázt és a tömítéseket egy közönséges drót nyomórugóra cserélték.
Ezáltal a mechanikus „gázrugó” szennyezett környezetben is használható, nagyobb terhelést bír el, és jobban elviseli a hosszirányú csavarodást, ütést. A mechanikus „gázrugó” nem működhet mechanikus ütközőként, és a hengert védeni kell az ütésektől és behatásoktól, mivel a hengeren lévő horpadások megakadályozzák a dugattyú szabad mozgását a belsejében.
A mechanikus „gázrugók” sorozatunk mindkét végén menetes, ami nagy rugalmasságot biztosít az emelkedés szempontjából. A menet illeszkedik végszerelvényeinkhez, amelyek normál gázrugóinkon is használhatók. A menet mérete a dugattyúrúdtól függ.

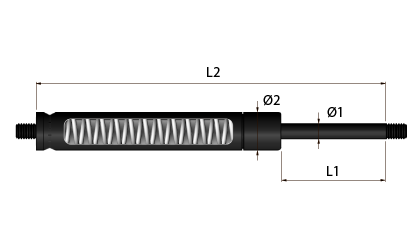

| Árak megtekintése - Kosárba helyezés | Anyag | Ø1 Dugattyúrúd átmérője (mm) |
Ø2 Csőátmérő (mm) |
L1 Löket (mm) (+/- 2 mm) |
L2 Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) |
Fn Maximális terhelés ,Ln (N) |
G Menetméret (M) |
Cikkszám | Készlet | Műszaki rajz | Bővebben | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fekete festett acél | 6,00 | 15,00 | 51,00 | 156,00 | 27,00 | 6,00 | LMS1505102 |
|
|
||||
| Fekete festett acél | 6,00 | 15,00 | 101,00 | 309,00 | 67,00 | 6,00 | LMS1510205 |
|
|
||||
| Fekete festett acél | 6,00 | 15,00 | 150,00 | 461,00 | 67,00 | 6,00 | LMS1515205 |
|
|
||||
| Fekete festett acél | 6,00 | 15,00 | 203,00 | 613,00 | 80,00 | 6,00 | LMS1520306 |
|
|
||||
| Fekete festett acél | 6,00 | 15,00 | 254,00 | 766,00 | 93,00 | 6,00 | LMS1525407 |
|
|
||||
| Fekete festett acél | 6,00 | 15,00 | 305,00 | 918,00 | 93,00 | 6,00 | LMS1530507 |
|
|
||||
| Fekete festett acél | 8,00 | 18,00 | 51,00 | 166,00 | 40,00 | 6,00 | LMS1805103 |
|
|
||||
| Fekete festett acél | 8,00 | 18,00 | 100,00 | 319,00 | 93,00 | 6,00 | LMS1810207 |
|
|
||||
| Fekete festett acél | 8,00 | 18,00 | 152,00 | 471,00 | 120,00 | 6,00 | LMS1815209 |
|
|
||||
| Fekete festett acél | 8,00 | 18,00 | 206,00 | 623,00 | 120,00 | 6,00 | LMS1820309 |
|
|
- LMS1505102Raktáron: 108
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 51,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 156,00Fn - Maximális terhelés ,Ln (N) 27,00G - Menetméret (M) 6,00
- LMS1510205Raktáron: 75
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 101,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 309,00Fn - Maximális terhelés ,Ln (N) 67,00G - Menetméret (M) 6,00
- LMS1515205Raktáron: 32
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 150,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 461,00Fn - Maximális terhelés ,Ln (N) 67,00G - Menetméret (M) 6,00
- LMS1520306Raktáron: 100
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 203,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 613,00Fn - Maximális terhelés ,Ln (N) 80,00G - Menetméret (M) 6,00
- LMS1525407Raktáron: 11
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 254,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 766,00Fn - Maximális terhelés ,Ln (N) 93,00G - Menetméret (M) 6,00
- LMS1530507Raktáron: 67
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 6,00Ø2 - Csőátmérő (mm) 15,00L1 - Löket (mm) (+/- 2 mm) 305,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 918,00Fn - Maximális terhelés ,Ln (N) 93,00G - Menetméret (M) 6,00
- LMS1805103Raktáron: 25
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 8,00Ø2 - Csőátmérő (mm) 18,00L1 - Löket (mm) (+/- 2 mm) 51,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 166,00Fn - Maximális terhelés ,Ln (N) 40,00G - Menetméret (M) 6,00
- LMS1810207Raktáron: 43
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 8,00Ø2 - Csőátmérő (mm) 18,00L1 - Löket (mm) (+/- 2 mm) 100,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 319,00Fn - Maximális terhelés ,Ln (N) 93,00G - Menetméret (M) 6,00
- LMS1815209Raktáron: 44
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 8,00Ø2 - Csőátmérő (mm) 18,00L1 - Löket (mm) (+/- 2 mm) 152,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 471,00Fn - Maximális terhelés ,Ln (N) 120,00G - Menetméret (M) 6,00
- LMS1820309Raktáron: 44
Anyag Fekete festett acélØ1 - Dugattyúrúd átmérője (mm) 8,00Ø2 - Csőátmérő (mm) 18,00L1 - Löket (mm) (+/- 2 mm) 206,00L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm) 623,00Fn - Maximális terhelés ,Ln (N) 120,00G - Menetméret (M) 6,00
Dugattyúrúd: Nitridált acél – korrózióval szemben ellenálló.
Henger: Acél, festett fekete
Huzalrugó: rugóacél, króm-szilícium ötvözet
Üzemi hőmérséklet -40 ºC és +200 ºC között
Maximális erő (Fn): +/- 15 %
Löket (L1): +/- 3 mm
Teljes hosszúság a menetek között (L2): +/- 6 mm
Ha PDF-adatlapot vagy 3D-s CAD-rajzot szeretne a rugóról .step, .iges vagy .sat formátumban, ezeket ingyen letöltheti, ha a táblázatban található tételszám melletti 3D CAD szimbólumra kattint.
A huzalrugó szabályos lineáris erőgörbét ad a mechanikus munkahengereknek – szemben a hagyományos gázrugók laposabb erőgörbéjével.
Mivel a mechanikus munkahengerek hengerében nincs olaj, azok nincsenek csillapítva a kinyúlási távolság utolsó szakaszán.
A mechanikus munkahengerek a gázrugók helyett használatosak lökéseknek és vibrációnak kitett szerkezetekben. A mechanikus munkahengerek kiválóan alkalmazhatók piszkos és poros környezetekben, ahol a gázrugók a környezet miatt szivárognának.
A mechanikus munkahenger nagyszerű választás olyan szerkezetekben, ahol ritkán veszik igénybe őket – például vészkijáratokban. A mechanikus munkahengereket hosszú időn keresztül nagy terhelésnek lehet kitenni mozgatás nélkül.
A mechanikus munkahengereket nem szabad ütközőként használni, hanem úgy kell beszerelni őket, hogy a szerkezet mozgása révén álljanak meg.
Nagy végszerelvény-választékunk a mechanikus munkahengereken is használható, és nagy szerelési rugalmasságot biztosít.
Egy rugó élettartamát általában nagyon nehéz meghatározni. Nagyszámú paramétert kell figyelembe venni, ezért lehetetlen meghatározni az élettartamot.
Az élettartamot jelentősen befolyásoló paraméterek a következők: Telepítés, telepítési módszer, mozgások száma, rezgések, ütések, torzió, út hossza, nem tengelyirányú mozgás, hőmérséklet, más felületekkel szembeni kopás, használati környezet, tisztítószerek, oldalirányú ütések stb.
A maximális terhelésnek a rugóra történő alkalmazása vagy annak túllépése lerövidíti a rugó élettartamát, és tartós torzulást okozhat.
