Menetes vontatási gázrugók menettel

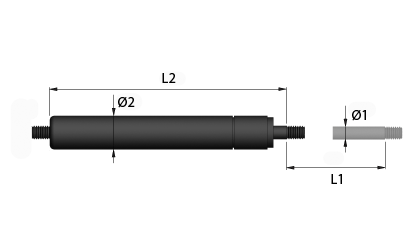

Műszaki rajz - Menetes vontatási gázrugók menettel

Rendeljen hétfőtől csütörtökig 15:30 előtt és pénteken 14:45 előtt, és a megrendelést még ugyanazon a napon elküldjük, a megérkezése pedig 2-4 napon belül várható. Ez vonatkozik az összes raktáron lévő vonógázrugóra.

A kívánt termék melletti bevásárlókosárra kattintva megtekintheti a mennyiségi kedvezményeket és árakat.

A gyors és egyszerű navigáláshoz használja az alábbi tartománycsúszkákat.

Mi az a vontatási gázrugó?


A vonógázrugók ellentétes hatást fejtenek ki, mint a hagyományos sűrített gázrugók. A dugattyúrúd terheletlen állapotban van a henger belsejében. Amikor a dugattyúrudat megterheljük és így kihúzzuk, az erő megpróbálja visszahúzni a dugattyúrudat a hengerbe.

Vonógázrugók feketére festett acélból


A vontatási gázrugó hengere feketére van festve. A dugattyúrúd nitriddel kezelt, ami mérsékelt rozsdavédelmet biztosít. Javasoljuk azonban, hogy ezeket a kipufogógáz-rugókat ne használja nedves környezetben.

Vonógázrugók saválló rozsdamentes acélból, élelmiszer-minőségű olajjal


Rozsdamentes gázrugóink csak a legjobb minőségben kaphatók. A kipufogógáz rugók az élelmiszeriparban használhatók, mivel ellenállnak a durva tisztítószereknek. Ugyanakkor élelmiszer-jóváhagyott olajat (Omnilube FGH 1046) használtak rozsdamentes acél vontatási gázrugóinkban.

Gázrugó karbantartása


A dugattyúrudat nem kell kenni, és nem igényel karbantartást. Ha a gázrugót szennyezett környezetben kívánja használni, akkor gumiharanggal védhető.

Rozsdamentes gázrugóink csak a legjobb minőségben kaphatók. A gázrugók az élelmiszeriparban használhatók, mivel ellenállnak a durva tisztítószereknek. Ezzel egyidejűleg élelmiszerekhez jóváhagyott olajat használtak.

Rozsdamentes acél 316

A vontatási gázrugó hengere feketére van festve. A dugattyúrúd nitriddel kezelt, ami mérsékelt rozsdavédelmet biztosít.

Festett fekete

Szűrés
Vásárlási beállítások
Ø1 - Dugattyúrúd átmérője (mm)
Ø2 - Csőátmérő (mm)
L1 - Löket (mm) (+/- 2 mm)
F - Erő (N)
L2 - Terheletlen hosszúság a menetek között (mm) (+/- 3 mm)
G - Menetméret (M)

1-10/443 termék

Csökkenő sorrendbe
Árak megtekintése - Kosárba helyezés Anyag Ø1
Dugattyúrúd átmérője (mm)
Ø2
Csőátmérő (mm)
L1
Löket (mm) (+/- 2 mm)
F
Erő (N)
L2
Terheletlen hosszúság a menetek között (mm) (+/- 3 mm)
G
Menetméret (M)
K
Erőarány
Cikkszám Készlet Műszaki rajz Bővebben 3D CAD
Rozsdamentes acél 316 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-316 TGF-8-20-100-316
Festett fekete 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-T TGF-8-20-100-T
Rozsdamentes acél 316 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-316 TGF-8-20-150-316
Festett fekete 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-T TGF-8-20-150-T
Rozsdamentes acél 316 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-316 TGF-8-20-200-316
Festett fekete 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-T TGF-8-20-200-T
Festett fekete 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250 TGF-8-20-250
Rozsdamentes acél 316 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-316 TGF-8-20-250-316
Festett fekete 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250-T TGF-8-20-250-T
Rozsdamentes acél 316 8,00 22,00 20,00 300,00 100,00 6,00 1,30 TGF-8-20-300-316 TGF-8-20-300-316
oldalanként
Anyag
Vonógázrugók feketére festett acélból


Henger: Hegesztett hidegen alakított cső EN 10305-3 ST37 / S14

Dugattyúrúd: C35R . A henger félmatt feketére van festve, a dugattyúrúd pedig plazma nitrid kezelést kapott, ami rendkívül strapabíróvá teszi a felületet és mérsékelt rozsdavédelmet biztosít. Azonban ez az eljárás nem helyettesítheti a dedikált rozsdamentes gázrugót.

Olaj: Az olaj közönséges kenőolaj, étkezési célra nem alkalmas.

Gáz: Nitrogén N2 Std.
A légköri levegő 78,09% nitrogént tartalmaz, és ez az alapja a folyékony levegő desztillációjával előállított nitrogén előállításának.
A nitrogén szagtalan, színtelen, nem mérgező, nem éghető.

Vonógázrugók rozsdamentes acélból


Henger és dugattyúrúd: A rozsdamentes gázrugók rozsdamentes AISI 316 anyagból készülnek

Olaj: Az olaj élelmiszeripari használatra engedélyezett. (Omnilube FGH 1046)

Gáz: Nitrogén N2 Std.
A légköri levegő 78,09% nitrogént tartalmaz, és ez az alapja a folyékony levegő desztillációjával előállított nitrogén előállításának.
A nitrogén szagtalan, színtelen, nem mérgező, nem éghető.

Tűréshatárok

Teljes hosszúság (L2): +/- 3 mm

Löket (L1): +/- 2 mm

Maximális erő (Fn): +/- 10 %

Biztonság

A gázrugók nagynyomású nitrogéngázt tartalmaznak. Ez a gáz nem ég el és nem robban fel, továbbá belélegezve nem mérgező. Semmilyen körülmények között nem szabad megkísérelni a gázrugó szétszerelését vagy újratöltését – ez a nagy nyomás miatt rendkívül veszélyes! Ne dobja tűzbe, ne lyukassza ki, ne zúzza össze és ne horpassza be a gázrugót, valamint ne hegesszen a henger felületén. Ne karcolja meg, fesse át vagy hajlítsa meg a dugattyút.

Soha ne használjon gázrugókat biztonsági eszközként. Ha egy gázrugó meghibásodása személyi sérülést eredményezhet, ennek megakadályozásáról biztonsági eszközzel kell gondoskodni. Másik lehetőségként biztonsági gázrugó is használható. További információkért hívjon minket. Ha a gázrugók által tartott szerkezet személyi sérülést okozhat, a gázrugó gázvesztése esetén további védelmet kell kialakítani, hogy személyi sérülés ne következzen be. Egyes konstrukciókban gázrugók biztonsági csövek használhatók. Ez biztosítja a szerkezetet a gázrugók hirtelen nyomásesése esetén.

Karbantartás

Nem kell kenni a dugattyúrudat, mivel a gázrugók választéka nem igényel karbantartást.

Az erő hőmérsékleti hatása

A gázrugókat 20°C-on töltik fel, ezért a kezdeti erőt 20°C-on mérik.

Az erő 10°C-onként mintegy 3–3,5%-kal nő. Minél hidegebb van, annál gyengébb lesz a gázrugó. Gázrugóink -30°C és +80°C közötti hőmérsékleten működnek a legjobban. A rugók ezen határértékekhez közeli hőmérsékleten történő használata megváltozott erőhatást eredményez, és a maximális használat nem javasolható.

Összeszerelés és használat

A vontatási gázrugók kenőanyagként olaj helyett speciális zsírt tartalmaznak. Ez a fajta kenés biztosítja, hogy a tömítések stb. kenve maradjanak a tárolás és az összeszerelés során bármilyen szögben. A vontatási gázrugók csillapítás nélküliek. A vonógázrugót azonban ajánlatos a dugattyúrúddal felfelé szerelni.

Élettartam

A gázrugók percenként legfeljebb 5 löket teljesítésére vannak kialakítva 20°C-on. Ha ezt túllépik, a gázrugó belseje felhevül, ami a tömítőperselyek szivárgását eredményezheti.

A gázrugók az idő múlásával kissé veszítenek nyomásukból, összehasonlítva az eredeti nyomással a felszerelésükkor. Akár 10%-os nyomásveszteség is várható.

Mindig a lehető legrövidebb elmozdulást és a lehető legnagyobb hengerátmérőt kell alkalmazni – így növelhető a tartósság. A hosszú vékony gázrugók lényegesen gyengébbek, mint a rövidek és vastagok.

Adatlap és 3D CAD

Ha PDF-adatlapot vagy 3D-s CAD-rajzot szeretne a rugóról .step, .iges vagy .sat formátumban, ezeket ingyen letöltheti, ha a táblázatban található tételszám melletti 3D CAD szimbólumra kattint.
