Gumiharangok

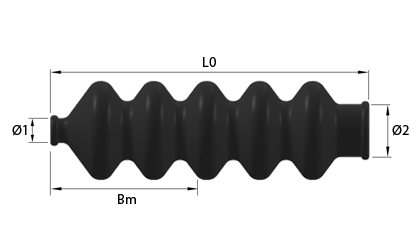

Műszaki rajz - Gumiharangok

Gumitömlők gázrugókhoz - Védelem a szennyeződés ellen.

Gumitömlők gyors kiszállításra. A gumitömlők készleten vannak, és másnap kiszállíthatók!

Gumitömlőinket elsősorban a gázrugóinkhoz terveztük, ám egyéb célokra is alkalmasak. A gumitömlőket két szalag rögzíti, melyek meghosszabbítják a dugattyúrúd és ezáltal a gázrugó élettartamát. Az anyag ellenáll az UV-sugárzásnak, az olajnak stb. Ha a gázrugó piszkos környezetben van felszerelve, mindig érdemes gumitömlőkkel védeni a piszoktól és a szennyeződéstől.

Anyag

A gumiharagok NBR gumiból készülnek, ami ellenáll az UV-fénynek, sónak és olajnak. Elméleti üzemi hőmérséklet -20 °C és +60 °C között.

Tűréshatárok

Az L0 méret (betöltetlen hossz) kizárólag útmutatóul szolgál. Kialakításának köszönhetően a gumiharang húzható és nyomható, így változik a hossza. Az L0 hosszúság változásai nem befolyásolják a harang használhatóságát.

A haragnak nem szabad megkarcolódnia/más tárgynak nyomódnia, mivel a kopás hatására a harang elszakadhat.

Szerelés és használat

A harang beszerelésekor az összenyomott harang hosszát használja. Ez a hosszúság a táblázatunkban van megadva (Bm)

A harangot a végszerelvények beszerelése előtt kell a dugattyúrúdra szerelni.

A harang elsősorban menetes gumiharangokhoz használható, de hegesztett hurkokkal ellátott gázrugókra is felszerelhető.

A harangot a hengerre, X mm-re (Bm) kell felszerelni a henger végétől, ahol a dugattyúrúd kiemelkedik.

  1. Egy vonal van megjelölve a hengeren X mm-re (Bm) a henger végétől, ahol a dugattyúrúd kiemelkedik.
  2. A harangot a legnagyobb átmérőjével lefelé kell a dugattyúrúdon és a hengeren keresztül a vonal felé vezetni.
  3. A harangot a tartozék szalag használatával kell a hengeren levő utolsó gumidarabhoz rögzíteni.
  4. A harangot az utolsó gumidarabon levő tartozék szalag használatával kell a dugattyúrúdhoz rögzíteni, amikor a gumi vége éppen a menet alatt van.
  5. Vágja le a szalag fennmaradó részét.
Szűrés
Vásárlási beállítások
L0 - Terheletlen hosszúság (mm)
Ø1 - Dugattyúrúd átmérője (mm)
Ø2 - Csőátmérő (mm)
Löketre alkalmas
Bm - Betöltött hosszúság (mm)

1-10/13 termék

Oldal
oldalanként
Csökkenő sorrendbe
Ø1
Dugattyúrúd átmérője (mm)
Ø2
Csőátmérő (mm)
Löketre alkalmas L0
Terheletlen hosszúság (mm)
Bm
Betöltött hosszúság (mm)
Cikkszám Műszaki rajz Összehasonlítás Bővebben Kosárba Készlet 3D CAD
6,00 15,00 20mm
40mm
80,00 40,00 BEL-6-50 BEL-6-50 14
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 69,00 BEL-6-100 BEL-6-100 50
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 97,00 BEL-6-200 BEL-6-200 45
8,00 18,00 50mm
60mm
96,00 48,00 BEL-8-60 BEL-8-60 42
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 76,00 BEL-8-120 BEL-8-120 50
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 130,00 BEL-8-180 BEL-8-180 44
8,00 18,00 220mm
250mm
375,00 150,00 BEL-8-250 BEL-8-250 45
10,00 22,00 100mm
150mm
245,00 103,00 BEL-10-150 BEL-10-150 48
10,00 22,00 200mm
250mm
365,00 140,00 BEL-10-250 BEL-10-250 34
10,00 22,00 290mm
300mm
350mm
400mm
550,00 180,00 BEL-10-400 BEL-10-400 35
  1. BEL-6-50
    Raktáron: 14
    Ø1 - Dugattyúrúd átmérője (mm) 6,00
    Ø2 - Csőátmérő (mm) 15,00
    Löketre alkalmas 20mm
    40mm
    L0 - Terheletlen hosszúság (mm) 80,00
    Bm - Betöltött hosszúság (mm) 40,00
  2. BEL-6-100
    Raktáron: 50
    Ø1 - Dugattyúrúd átmérője (mm) 6,00
    Ø2 - Csőátmérő (mm) 15,00
    Löketre alkalmas 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Terheletlen hosszúság (mm) 160,00
    Bm - Betöltött hosszúság (mm) 69,00
  3. BEL-6-200
    Raktáron: 45
    Ø1 - Dugattyúrúd átmérője (mm) 6,00
    Ø2 - Csőátmérő (mm) 15,00
    Löketre alkalmas 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Terheletlen hosszúság (mm) 265,00
    Bm - Betöltött hosszúság (mm) 97,00
  4. BEL-8-60
    Raktáron: 42
    Ø1 - Dugattyúrúd átmérője (mm) 8,00
    Ø2 - Csőátmérő (mm) 18,00
    Löketre alkalmas 50mm
    60mm
    L0 - Terheletlen hosszúság (mm) 96,00
    Bm - Betöltött hosszúság (mm) 48,00
  5. BEL-8-120
    Raktáron: 50
    Ø1 - Dugattyúrúd átmérője (mm) 8,00
    Ø2 - Csőátmérő (mm) 18,00
    Löketre alkalmas 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Terheletlen hosszúság (mm) 180,00
    Bm - Betöltött hosszúság (mm) 76,00
  6. BEL-8-180
    Raktáron: 44
    Ø1 - Dugattyúrúd átmérője (mm) 8,00
    Ø2 - Csőátmérő (mm) 18,00
    Löketre alkalmas 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Terheletlen hosszúság (mm) 306,00
    Bm - Betöltött hosszúság (mm) 130,00
  7. BEL-8-250
    Raktáron: 45
    Ø1 - Dugattyúrúd átmérője (mm) 8,00
    Ø2 - Csőátmérő (mm) 18,00
    Löketre alkalmas 220mm
    250mm
    L0 - Terheletlen hosszúság (mm) 375,00
    Bm - Betöltött hosszúság (mm) 150,00
  8. BEL-10-150
    Raktáron: 48
    Ø1 - Dugattyúrúd átmérője (mm) 10,00
    Ø2 - Csőátmérő (mm) 22,00
    Löketre alkalmas 100mm
    150mm
    L0 - Terheletlen hosszúság (mm) 245,00
    Bm - Betöltött hosszúság (mm) 103,00
  9. BEL-10-250
    Raktáron: 34
    Ø1 - Dugattyúrúd átmérője (mm) 10,00
    Ø2 - Csőátmérő (mm) 22,00
    Löketre alkalmas 200mm
    250mm
    L0 - Terheletlen hosszúság (mm) 365,00
    Bm - Betöltött hosszúság (mm) 140,00
  10. BEL-10-400
    Raktáron: 35
    Ø1 - Dugattyúrúd átmérője (mm) 10,00
    Ø2 - Csőátmérő (mm) 22,00
    Löketre alkalmas 290mm
    300mm
    350mm
    400mm
    L0 - Terheletlen hosszúság (mm) 550,00
    Bm - Betöltött hosszúság (mm) 180,00
